压力传感器的调理核“芯”

2022-10-26 14:20:27 269

01

压力传感器概述

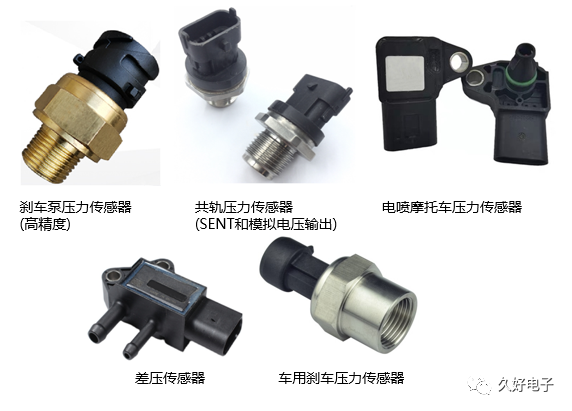

压力传感器是能够感受压力信号,并能按照一定的方式将压力信号转换成可用的输出电信号的器件或装置,是全球比较常用的一种传感器,被广泛应用于汽车、消费及工业领域。
压力传感器一般是由压力敏感元件和信号处理单元组成。




02

为什么需要信号处理单元

从传感器敏感源输出的信号很微弱,一般无法直接使用,需要连接信号处理单元。信号处理的主要目的就是削弱信号中的多余内容、滤除混杂的干扰、或者将信号转换成容易处理、传输、分析与识别的形式,以便后续处理。
信号处理单元通常是由放大器、滤波器、线性化处理等电路组成。目前先进的信号处理方案中直接加入了AD转换,通过数字处理器可以实现对信号的零点偏差、灵敏度偏差、温漂、桥非线性和温漂非线性的补偿。
所有的这些信号处理单元功能集成起来,就成为了一颗传感器信号调理芯片。
压力传感器种类繁杂、型号众多,那么选择合适的信号调理芯片要关心哪些方面?

03

选芯片,要关注

芯片特性:

  • 输入信号的类型和区间;

  • 放大能力,包括其稳定性;

  • AD/DA转换精度是否足够;

  • 信号输出类型;

  • 信号偏移、灵敏度、温漂和非线性的补偿;

  • 响应速度;

  • 最终的测量准确度;

  • 工作电压范围;

  • 工作温度范围(例如汽车级要求);

  • 供电环境的要求和保护;

  • 。。。

使用过程:

  • 校准系统什么样的?

  • 可否批量使用?

  • 整体使用是否方便?

  • 校准需要多少个点?

  • 量产效率如何?

  • 常温校准能做么?

  • 技术支持足够?

其他:

  • 汽车应用是否前装;

  • AEC-Q100 Grade 0 是否通过;

  • 芯片生产是否稳定;

  • 支持地域是否方便;

  • 客户应用是否认可;

  • 性价比是否满意;

04

应用领域


应用信号调理芯片的压力传感器,广泛应用于各种系统,涉及水利水电、铁路交通、智能建筑、生产自控、石化、油井、电力、船舶、机床、管道等众多行业。
